支撐座是連接絲桿和電機的軸承固定座，是對標準滾珠螺桿的軸端成品，預備了標準化的支撐單元EK、EF型，對一般滾珠螺桿預備了標準的支撐單元BK、BF型。固定側的支撐單元裝有經預壓調整的JIS5級的角接觸球軸承。特別是在EK6、8的超小型式中，裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承，能獲得高剛性、高精度的穩定的回轉性能。

支撐側的支撐單元使用深溝球軸承。支撐單元EK、BK型的內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。

（1）最佳軸承的采用

考慮到與滾珠螺桿在剛性上的均衡，使用高剛性低扭矩的角接觸球軸承（接觸角30°、自由組合）。同時，超小型支撐單元EK6、8裝有為超小型滾珠螺桿所開發的超小型角接觸球軸承。這種軸承接觸角是45°，球徑小、球數多，是具有高剛性、高精度的超小型角接觸球軸承，能獲得穩定的回轉性能。

（2）支撐單元的形狀

支撐單元有角型和圓型系列，可根據用途選擇。

（3）小型且安裝簡便

支撐單元是考慮了安裝周?chē)臻g的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度 [1]  。

支撐座的種類主要有：

1. 絲桿支撐座－FK

標準支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。最后修改日期：

2. 重負荷支撐座－WBK

標準支撐座，規格與NSK相同。為滾珠絲桿兩側專用重負荷型支撐座。最后修

3. 螺母支座－MGD

滾珠絲桿用的標準螺母支撐座。

4. 螺帽支座－MC

滾珠絲桿用的標準螺母支撐座。

5. 鎖固螺帽（RN）

標準支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。

6. 絲桿支撐座－AK

標準支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。

7. 絲桿支撐座－EK

標準支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座。

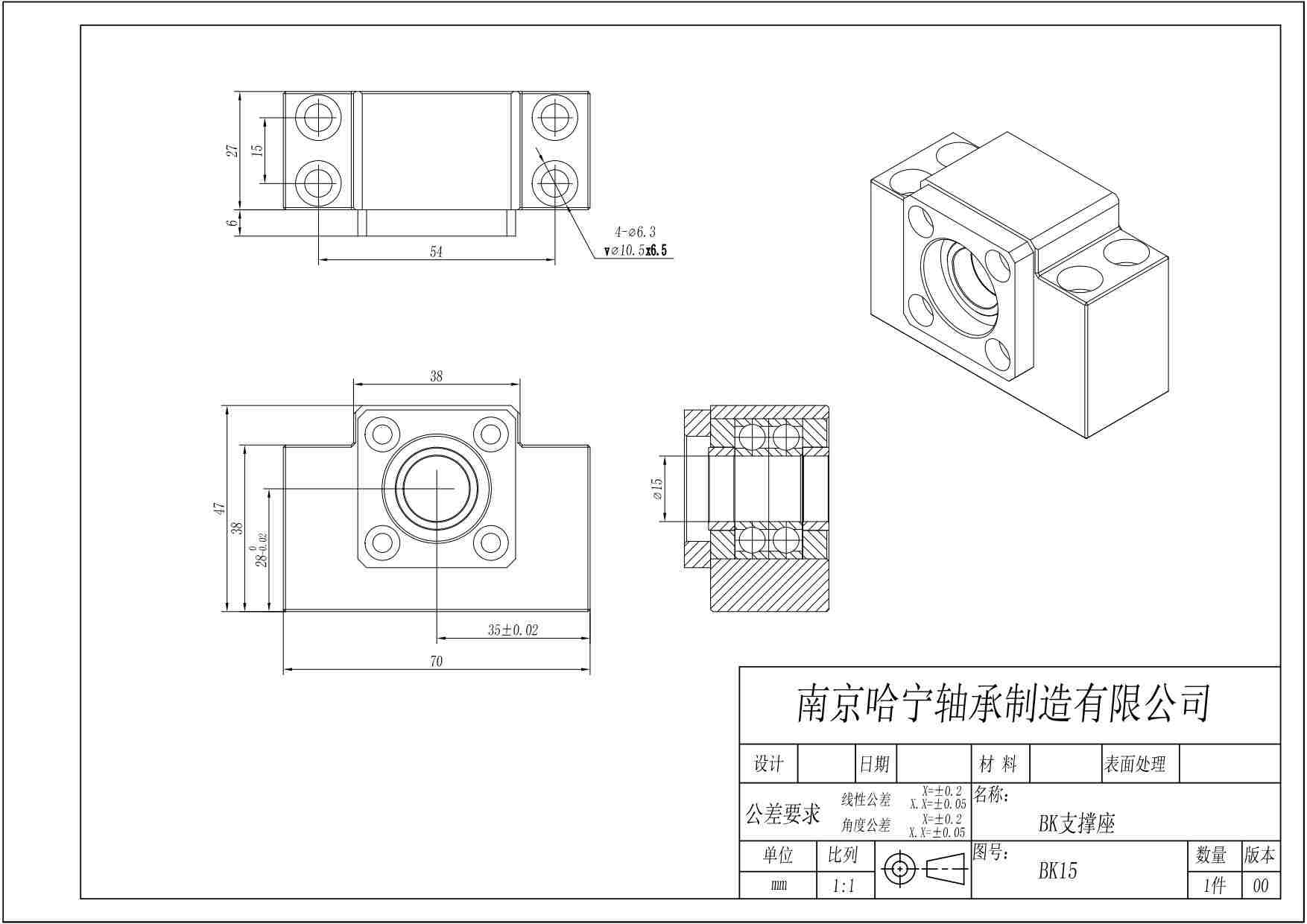

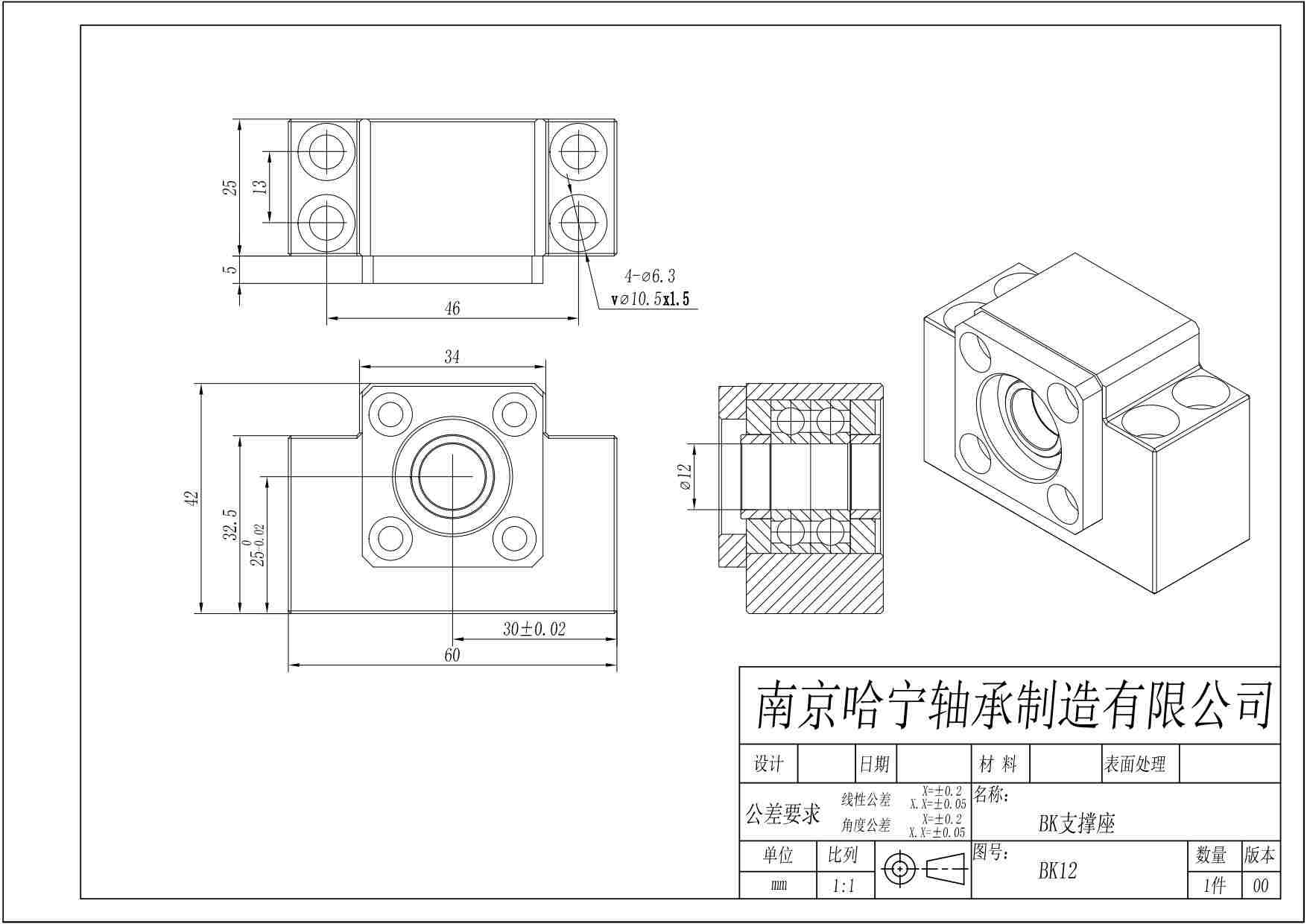

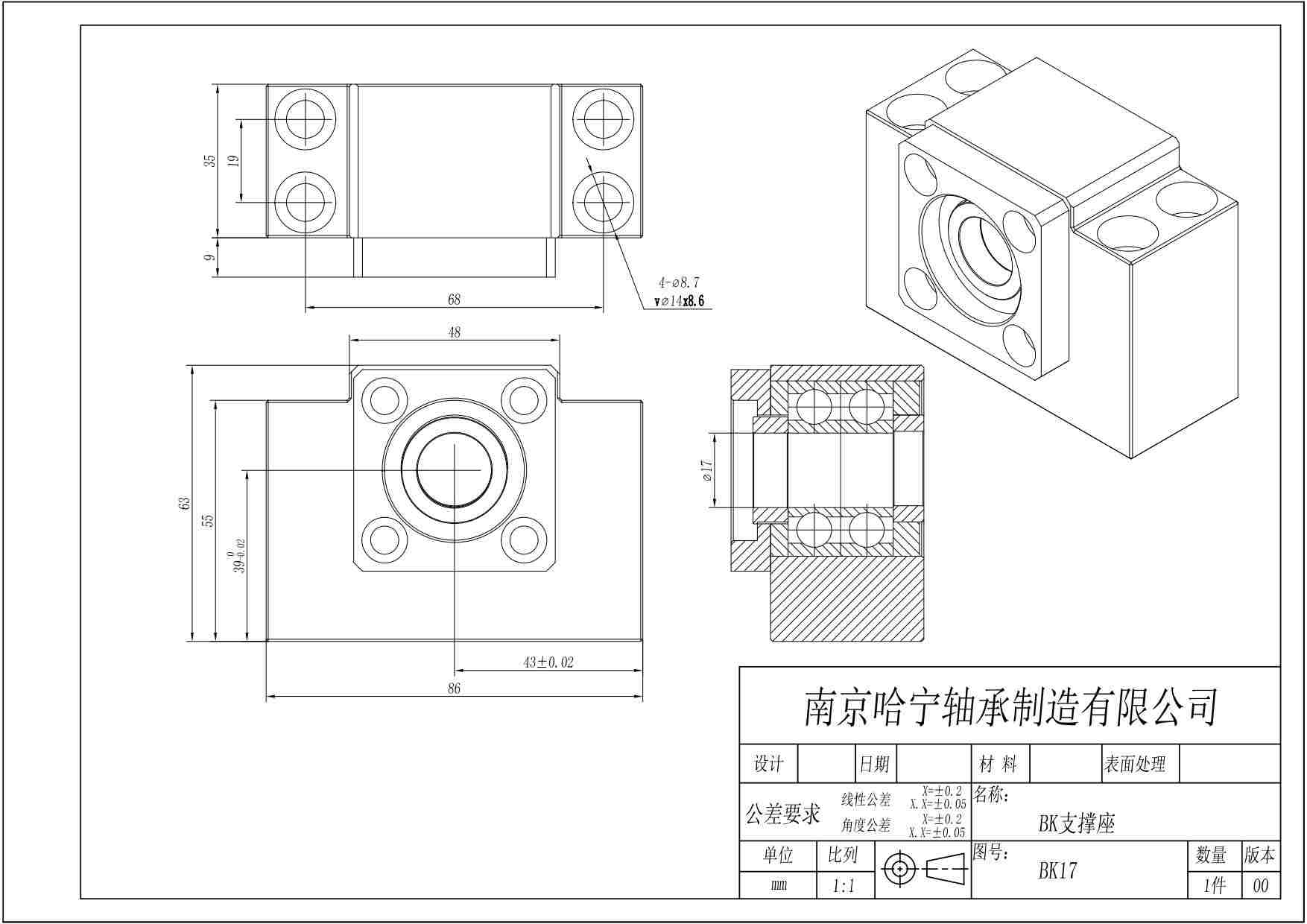

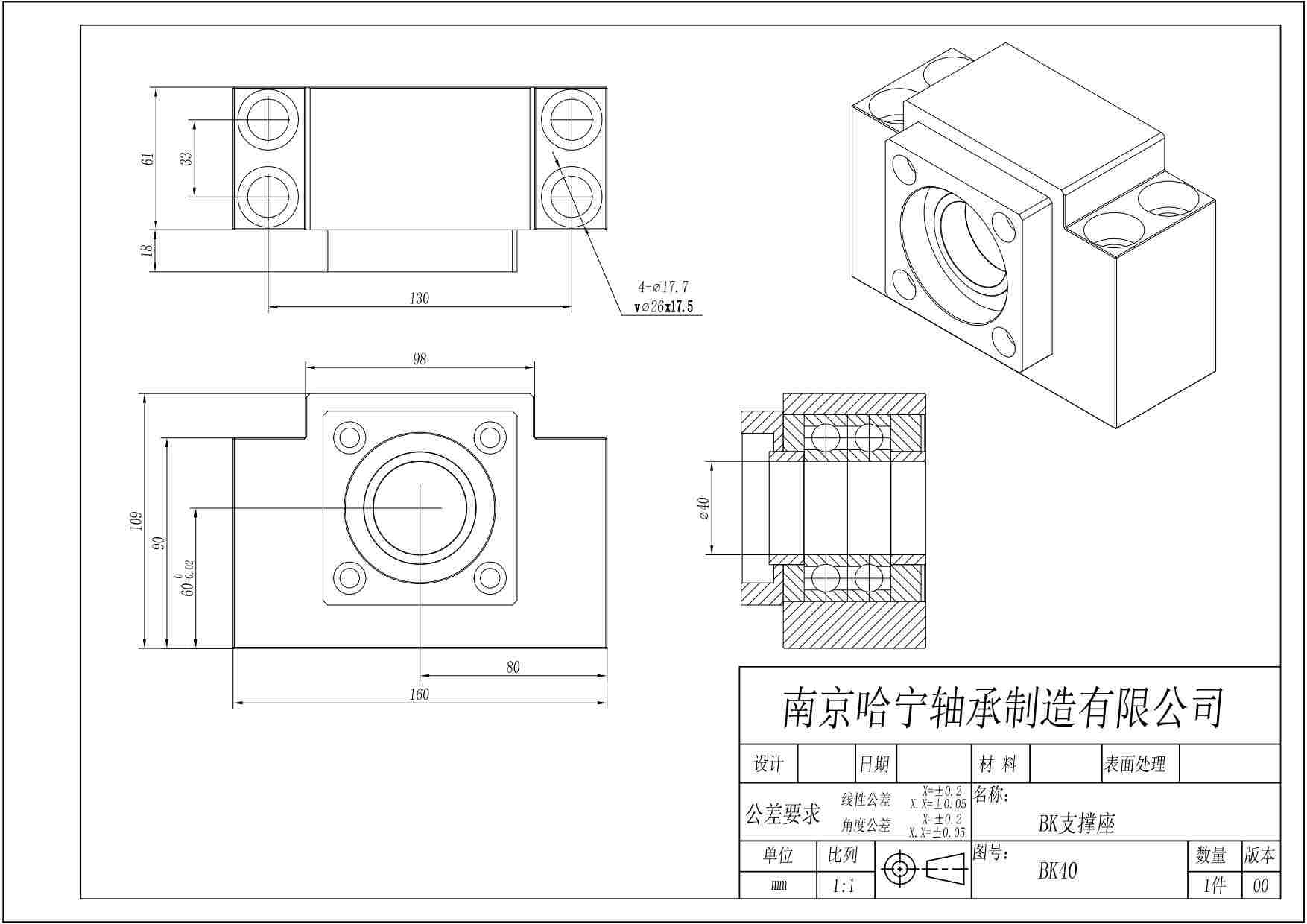

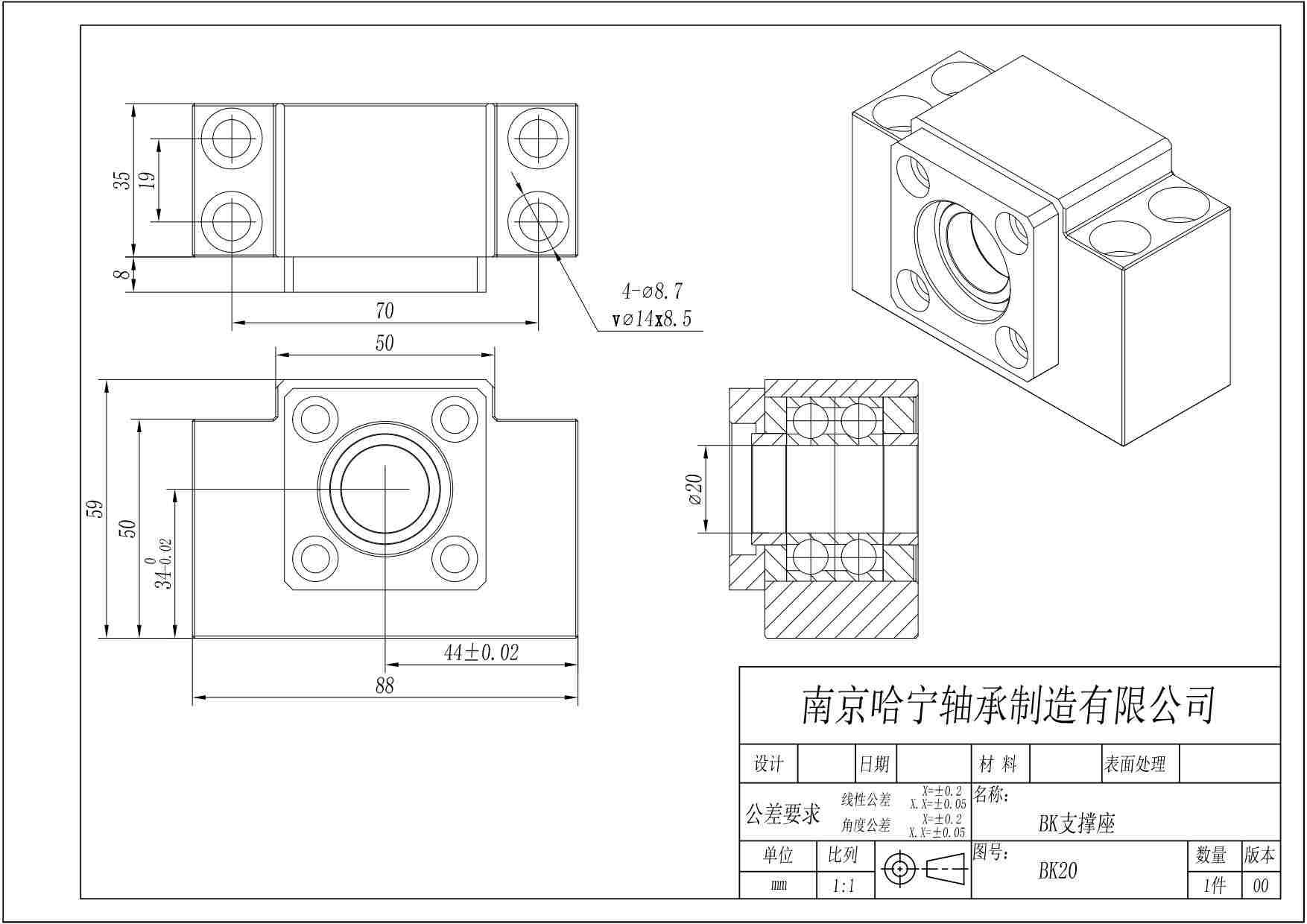

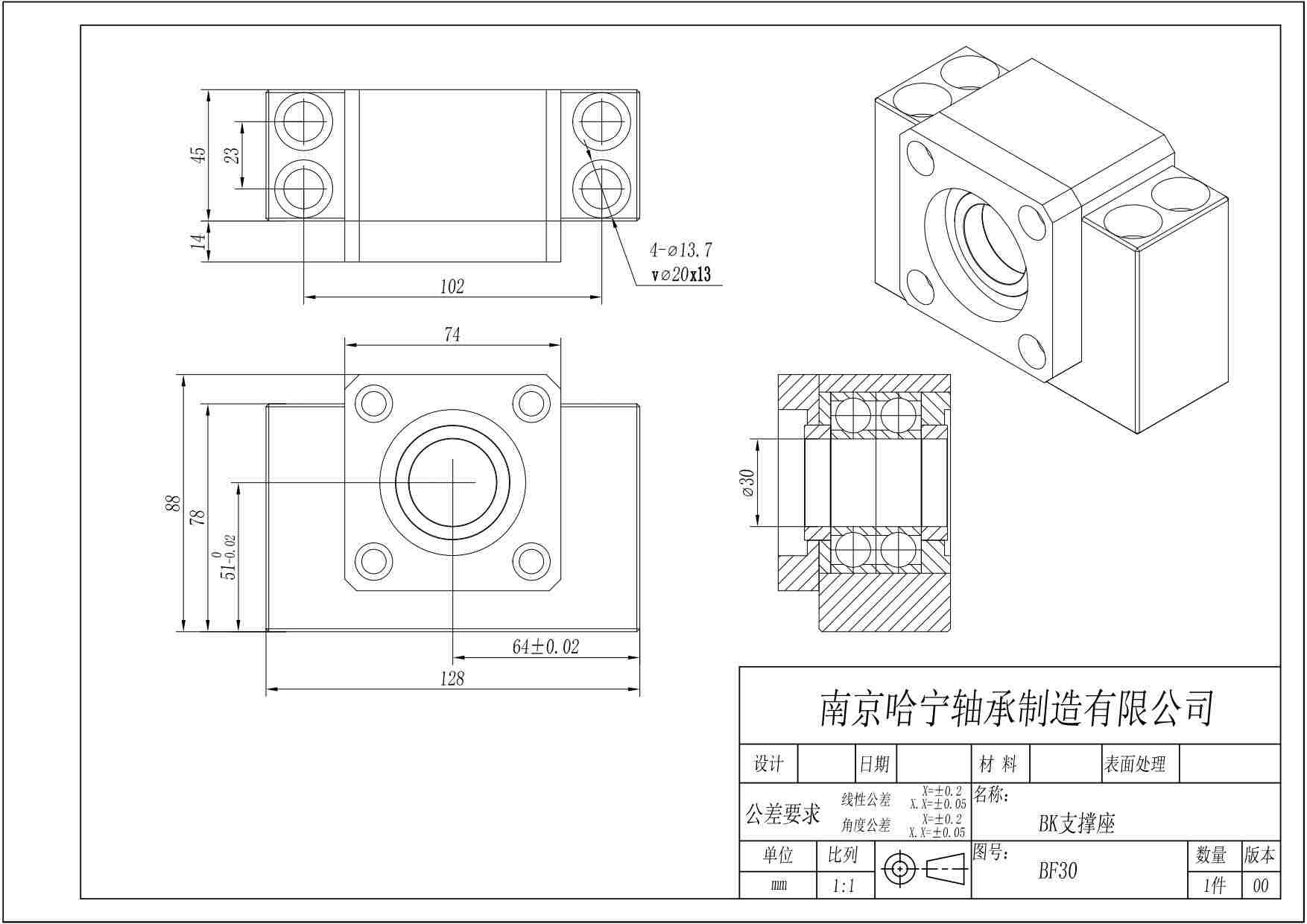

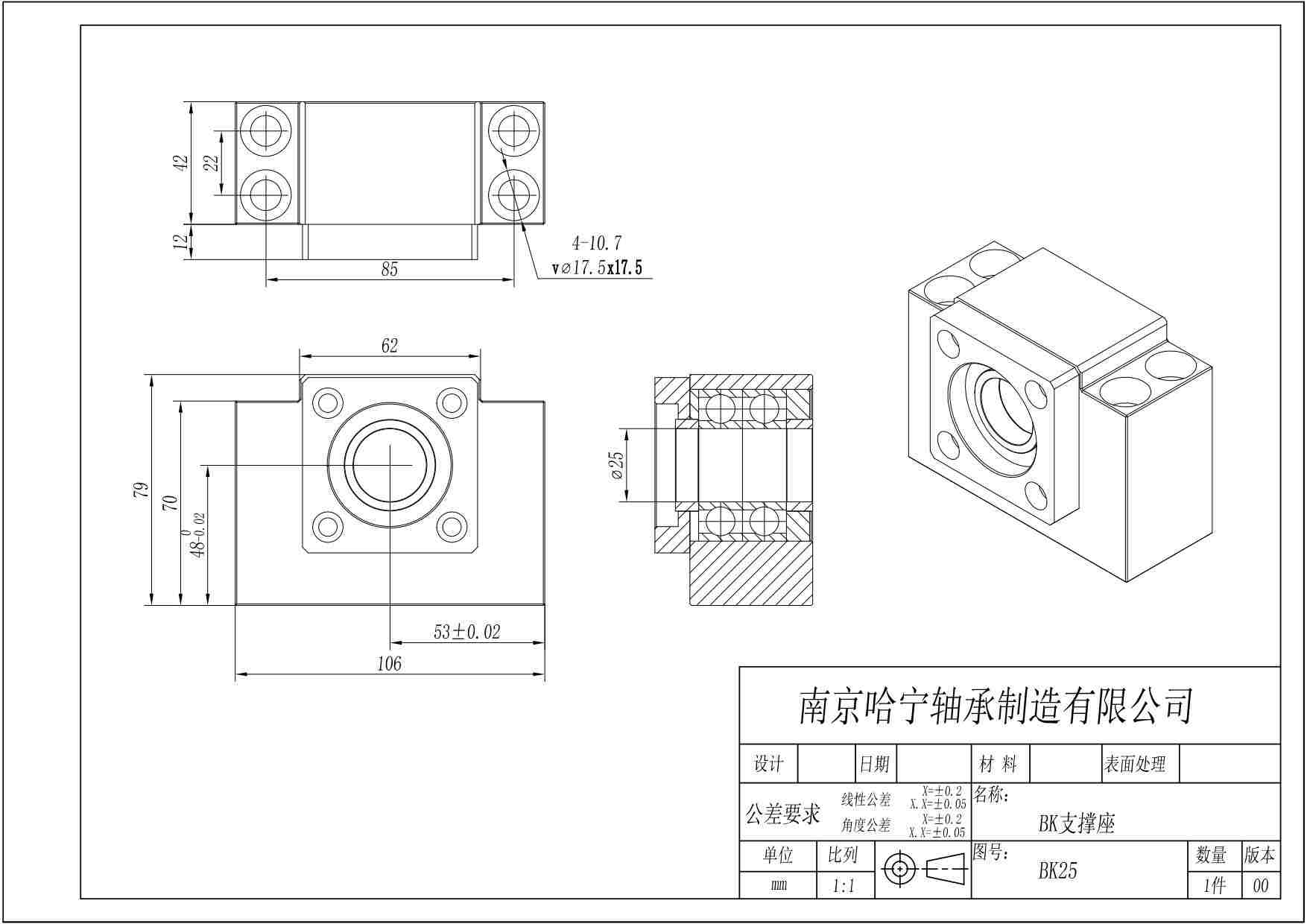

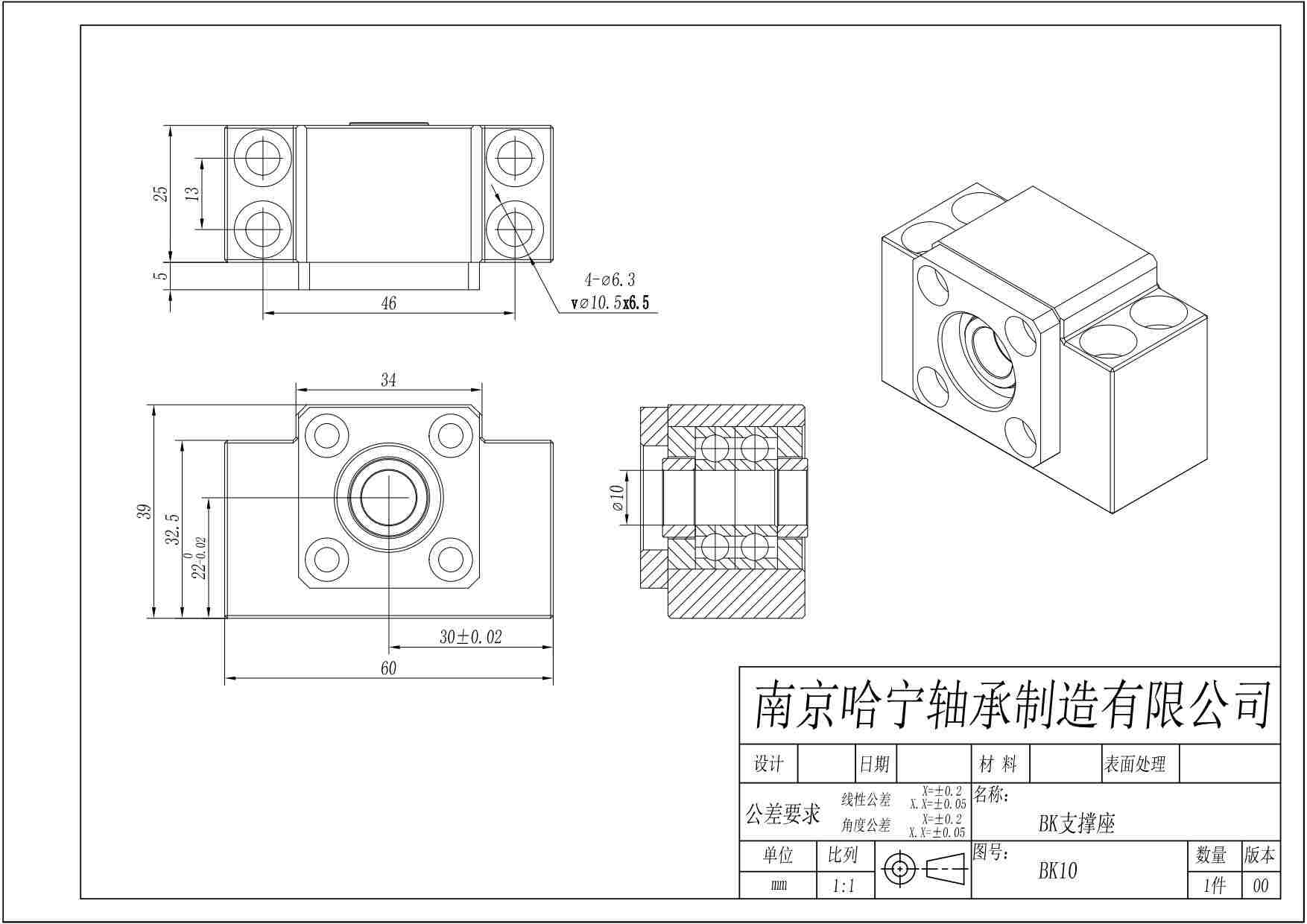

8. 絲桿支撐座－BK

標準品絲桿支撐座，規格與THK相同。為滾珠絲桿兩側專用支撐座 [1]  。

安裝支撐座

(1)將固定側安裝到螺桿上。

(2)將固定側插入，擰緊鎖緊螺帽，用墊塊和內六角固定螺栓將其固定。

(3)支撐側軸承用止動環固定到螺桿軸上，并裝入支撐側支撐座。

注1：請勿將支撐單元拆解。

注2：螺桿軸插入支撐單元時，注意請不要將油密封墊片的凸緣球翻。

注3：用內六角固定螺栓壓緊墊塊時，為防止松弛請將內六角固定螺栓涂上粘結劑後再擰緊。

另外在嚴酷的條件下使用時，還必須采取措施防止其他零部件的松弛，詳細情況請與HRBN南京哈寧軸承制造有限公司聯系。

工作臺程基座上的安裝

(1)使用支座把滾珠螺桿螺帽安裝在工作臺時，將螺帽插入支座并暫時擰緊。

(2)將固定側暫時擰緊到基座上。

這時，請將工作臺靠近固定側支撐單元并對準軸中心，調整工作臺使基能平滑移動。以固定側為基準時，請調整滾珠螺桿螺帽與工作臺或支座內之間保持一定間隙。以工作臺為基準時，用薄墊片調整（角型支撐單元用）、或?qū)⒙菝蓖獗砻媾c安裝部?jī)?nèi)面之間留一定間隙（圓型支撐座用）進行調整。

(3)將工作臺靠近固定側支撐單元，并對準軸中心，使工作臺往返數次，一直調整到螺帽整個行程都能平滑運動，并暫時將支撐座擰緊在基座上。

確認精度及完全擰緊支撐單元

用千分表一邊測試滾珠螺桿軸端的擺動及軸向間隙，一邊按順序完全擰緊滾珠螺桿的螺帽、螺帽支座、固定側、支撐側。

與馬達的連接

(1)將馬達支座安裝到基座上。

(2)用聯軸節將將馬達與滾珠螺桿連接起來。(注意安裝精度)

(3)請注意進行充分的試車運行  。
